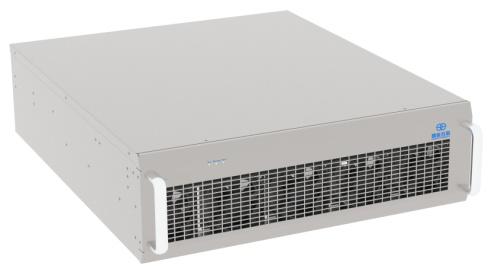

模塊式SVG
GSSM-3系列模塊式靜止無功發生器（SVG）使用全新升級的第三代數控技術和行業領先的T型三電平拓撲技術，針對電網系統中無功功率進行動態精確補償，瞬時響應時間小于50us，全響應時間僅小于10ms，避免了過補和欠補的發生，是目前無功功率調節領域內的最佳解決方案。
GSSM-3系列模塊式靜止無功發生器特點
緊湊型的模塊類產品，適合對占地面積有要求的供配電室；
模塊類產品采用與工業機相同的設計理念，環境適應性更強；
感性無功、容性無功可全范圍瞬時補償，并同時解決三相不平衡問題；
毫秒級負載動態響應，精確的無功補償功能；
豐富的功能性選件，工業機型最高可達IP43級防護；
靈活安裝方式，便捷集成入各種低壓配電柜中。
GSSM-3系列塔式SVG參數表
|
系列 |
SVG 35kVar 系列 |
SVG 70kVar 系列 |
SVG 100kVar 系列 |
|
電網電壓 |
380V(-40%～+20%） |
||
|
電網頻率 |
50Hz/60Hz (±10%) |
||
|
可并臺數 |
不限 |
||
|
效率 |
最高達98% |
||
|
接線方式 |
三相三線/三相四線 |
||
|
熱損耗 |
<2% |
||
|
CT互感器 |
150/5~10000/5 |
||
|
進線方式 |
后進線/上進線 |
||
|
出風方式 |
前后/上下 |
||
|
容量 |
35kVar |
70kVar |
100kVar |
|
全響應時間 |
＜2ms |
||
|
功率因數 |
從-1～1可調 |
||
|
冷卻模式 |
智能風冷 |
||
|
噪聲 |
＜58dB |
||
|
固定方式 |
模塊式，壁掛式 |
||
|
尺寸 (寬深高mm) |
模塊式：500*590*150 壁掛式：505*175*640 |
||
|
凈重 |
30KG |
35KG |
40KG |
|
海拔 |
≤2000m，2000m～4000m 降額 |
||
|
運行溫度 |
-10℃~+50℃（40℃以上降額使用） |
||
|
相對濕度 |
5%~95%, 無冷凝 |
||
|
遠程 |
RS485/Ethernet |
||
|
本地 |
RS485/CAN |
||
|
協議 |
CAN/MODBUS TCP |
||
