一、GXE 1kVA～3kVA 系列 UPS開機

UPS 開機前須檢查以下內容：

◆ 檢查并確認 UPS 主機的配電方式、各功率電纜及信號電纜連接正確無短路。

◆ 檢查電池安裝、接線連接及電池電壓、正、負極性正確。

◆ 測量并確認市電輸入電壓、頻率等正常。

市電模式開機

長延時機型閉合外置電池組輸出直流空開，將 UPS 輸入插頭插入插座接通市電，LCD 屏點亮，在聽到蜂鳴器兩聲“嘀――”確認音后，按開機/消音鍵 1s，聽到蜂鳴器一聲“嘀――”確認音后，釋放該鍵，UPS 電源便會開啟，逆變輸出。

電池模式開機

無市電輸入時，長延時機型需閉合外置電池組的輸出空開，按開機/消音鍵，LCD 屏點亮后釋放該鍵，此時 UPS 無輸出；再次按開機/消音鍵 1s 聽到蜂鳴器一聲“嘀――”確認音后，釋放該鍵，UPS 開機，逆變輸出。

 二、UPS 關機

UPS 關機分為：在線模式關機、電池模式關機和旁路模式關機。

◆ 在線模式關機

按關機鍵（OFF）1s 聽到蜂鳴器“嘀――”確認音后，釋放該鍵，UPS 逆變器停止工作，轉入旁路供電模式；此時再按關機鍵（OFF）10s 聽到蜂鳴器“嘀――”確認音后，釋放該鍵，UPS 關閉輸出，進入待機模式。

在線模式下按關機鍵（OFF）10s 聽到蜂鳴器“嘀――”確認音后釋放該鍵，UPS 直接關閉輸出進入待機模式。

◆ 電池模式關機

按關機鍵（OFF）1s 聽到蜂鳴器“嘀――”確認音后，釋放該鍵，UPS 關機，無輸出，負載斷電。

◆ 旁路模式關機

按關機鍵（OFF）10s 聽到蜂鳴器“嘀――”確認音后，釋放該鍵，UPS 關閉輸出，進入待機模式，負載斷電。

 三、UPS 工作模式

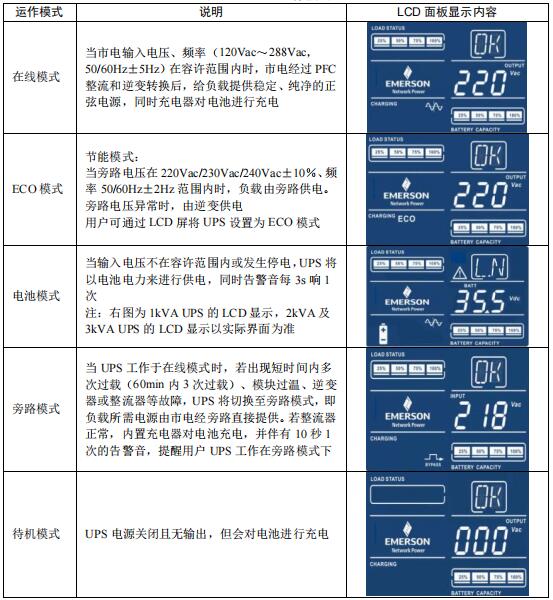

表1 UPS 工作模式

四、電池自檢

電池自檢包括：電池手動自檢和電池周期自檢。

1. 電池手動自檢

UPS 運行于市電輸入，在線模式下且無告警，市電輸入電壓大于 176Vac，輸出負載量小于 90％，按住開機/消音鍵持續 4s，聽到蜂鳴器“嘀――”一聲確認音后釋放該鍵，電池手動自檢開始，電池指示燈亮；自檢完成后，電池指示燈滅。如有電池故障（電池未接、電池連接故障），電池指示燈閃爍，蜂鳴器鳴叫，并立刻退出自檢。

◆ 如果開啟電池手動自檢以后，電池自檢失敗，請檢查電池連接，并讓 UPS 再給電池充電 1小時，然后再次開啟電池手動檢測。

◆ 如果仍然電池自檢失敗，請撥打公司服務熱心。

2. 電池周期自檢

用戶可通過 LCD 設置電池自檢周期。電池自檢周期分別為：0（禁止電池自檢）、3（3 個月）、6（6 個月）、9（9 個月）、12（12 個月），默認設置：0（禁止電池自檢）。

在市電輸入，在線模式下，無故障告警，市電輸入電壓大于 176Vac，輸出負載量大于 10％，小于 90％，且 1kVA UPS 電池電壓大于 39Vdc，2/3kVA UPS 電池電壓大于 78Vdc，如果設置的電池自檢周期時間已到，便可執行電池周期自檢。電池周期自檢開始，電池指示燈亮；如果出現未接電池或電池連接故障時，故障指示燈亮，電池指示燈閃爍，蜂鳴器鳴叫。關于電池自檢周期的設置操作，參見 3.3 LCD 設置。

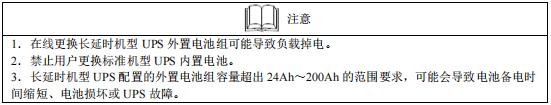

五、在線更換長延時機型外置電池組

1．GXE 1kVA～3kVA 長延時系列 UPS 支持最小 24Ah，最大 200Ah 的外置電池輸入，用戶首次運行長延時 UPS 時，須通過 LCD 屏將外置電池組 Ah 數設置為與實際所配的外置電池組 Ah 數相同或相近（外置電池組 Ah 數可設置為：24、38、48、65、76、100、130、200，默認 65Ah），否則可能會造成電池備電時間縮短、電池?fù)p壞甚至 UPS 故障。關于外置電池組 Ah 數的設置操作，參見 3.3 LCD 設置。

2．用戶在線更換外置電池組，若更換的外置電池組與原外置電池組 Ah 數相同，可直接更換；若容量不同，須先通過 LCD 屏將外置電池組 Ah 數設置為與將要更換的外置電池組 Ah 數相同或相近，再進行外置電池組的更換。

 六、啟用/停用 EPO 功能

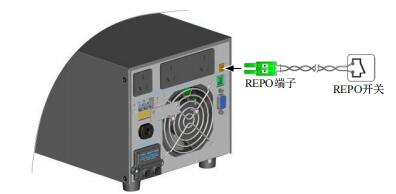

當發生緊急情況時，閉合 REPO 開關（用戶自備），UPS 關閉，輸出掉電，以實現緊急關機的功能。REPO 接線如圖 1 所示。

圖1 REPO 連接

REPO 電纜連接步驟如下：

1．從 UPS 附件中取出 REPO 端子，將剝掉絕緣皮的銅芯電纜的兩端分別插入 REPO 端子的接線孔中，用一字螺絲刀擰緊；

2．將銅芯電纜的另一端接入 REPO 開關；

3．將 REPO 端子接入 UPS 后面上的 EPO 插座；

當用戶端的 REPO 開關閉合（將兩根電纜短路），UPS 立即報警并關閉輸出，UPS 不再自動返回正常工作狀態；若要重新啟動 UPS，必須清除 REPO 開關狀態，將 UPS 輸入斷開后重新上電，并且手動開機。
