艾默生ER22010TN自然冷充電模塊
編輯：充電模塊,艾默生直流屏,直流屏操作電源,ER22010TN 發布日期：2021-01-16
1.艾默生ER22010TN充電模塊產品特點
采用自然冷卻散熱方式，無需散熱風扇，長期使用內部不聚集灰塵，可靠性高
按照ANSI/EIA-364-65A:1997 IIIA Class標準，通過了對應的G3測試
采用浸三防漆工藝，保證PCB板在惡劣環境中依舊有極高的可靠性
采用承受惡劣環境能力更強、性能更為穩定可靠的工業級元器件
可在-40～+50℃范圍內不降額工作，特別適用于環境溫度極端的場所
峰值效率可達96%
具有非常小的工作噪音
平均無故障時間（MTBF）>600,000h
安規和EMC滿足CE認證

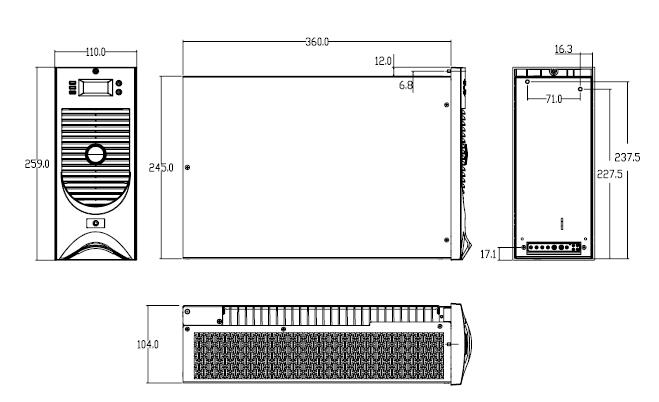

2.維諦ER22010TN直流屏充電模塊尺寸
3.艾默生ER22010TN充電模塊的技術參數
| 輸出參數 | ER22010TN |
| 輸出電壓 | |
| 標稱 | 220Vdc |
| 額定 | 234Vdc |
| 最大 | 286Vdc |
| 最小 | 198Vdc |
| 輸出電流 | |
| 額定 | 10A |
| 最大 | 11A |
| 輸出功率 | 最大2860W |
| 效率 | ≥96% |
| 負載調整率 | ≤ ±0.5% |
| 穩壓精度 | ≤ ±0.5% |
| 穩流精度 | ≤ ±1% |
| 輸出限流點 | 20%～110%額定電流 |
| 軟啟動時間 | 3～8秒（50%額定電流，輸出電壓從10%到90%） |
| 紋波系數 | ≤ 0.1% rms |
| 均流系數 | ≤ ±5%（50%～100%額定負載） |
| 噪音 | ≤ 45dB |
| 輸入?yún)?shù) | |
| 輸入電壓 | |
| 額定 | 380Vac |
| 最大 | 475Vac |
| 最小 | 323 Vac |
| 相數 | 3相(3W+PE) |
| 功率因數 | ≥ 0.92 |
| 諧波電流 | ≤ 30% |
| 環境要求 | |
| 滿載工作溫度 | -40℃～50℃ |
| 最低啟動溫度 | -40℃ |
| 最高工作溫度 | 60℃ |
| 相對濕度 | ≤ 95% |
| 額定大氣壓、海拔 | 80 kPa～106 kPa（海拔：0～2000m） |
| 運輸和存儲溫度 | -40℃～+70℃ |
| 運輸和存儲濕度 | ≤ 95% |
| 安規 | |
| 滿足標準 | EN 60950-1(CE marked) |
| 防護等級 | IP20 |
| EMC | |
| 發射 | EN 61000-6-4:2007 (CE& RE CLASS A) |
| 抗擾度 | EN 61000-6-2:2005 |
| 可靠性 | |
| MTBF | 250,000小時（Bellcore TR332） |
| RoHs | R5 |
| 功能 | |
| 輸入保護 | |
| 過壓 | 保護后無輸出、可自恢復 |
| 欠壓 | 保護后無輸出、可自恢復 |
| 缺相或相間不平衡 | 輸出一半功率 |
| 輸出保護 | |
| 過壓 |
可通過硬件或軟件進行過壓保護，保護后無輸出，需手動恢復。
硬件過壓保護點高于291V。
軟件過壓保護點可設
|
| 欠壓 | 可通過軟件進行欠壓告警，告警后有輸出，可自恢復 |
| 熱插拔 | 內置逆止二極管 |
| 短路回縮 | 110%額定電流、可自恢復 |
| 過溫保護 | 保護后無輸出、可自恢復 |
| 散熱 | 自然冷卻 |
| 通訊接口 | CAN口、RS485口 |
| 機械參數 | |
| 寬 | 104mm |
| 高 | 245mm |
| 深 | 360mm |
| 重量 | ≤8kg |
更多ER22010TN直流屏充電模塊資訊，請聯系艾默生代理商西安廣深電氣有限公司技術中心。
