ATC48MD30Ⅲ智能高頻開關電源模塊
編輯：本站原創 發布日期：2021-08-02
— 概述
ATC××MD××系列智能高頻開關模塊是一種 DC-DC 電源變換裝置，其輸入、輸出完全隔離，輸出特性滿足通信電源的要求。屬于公司第三代大功率電源模塊產品，采用了具有國際先進水平的軟開關技術，結構緊湊體積小，內置 CPU，具有高智能、高效率、高可靠性等優點，各項性能指標達到并超過 DL/T781-2001 標準，我公司為一體化電源設備配套開發的通信用直流變換電源?？山M成獨立的通信電源系統。

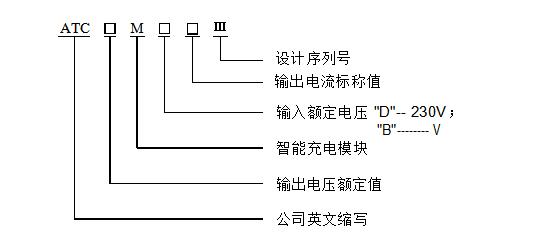

二 型號命名
三 正常使用條件
戶內使用，設備運行的周圍空氣溫度不低于－5℃，不高于＋45℃，在設備停用或儲存 期間，周圍空氣溫度不低于－40℃，不高于＋70℃；
大氣壓力：86kPa～106kPa；
日平均相對濕度不超過 95％，月平均相對濕度不大于 90%，無冷凝； 運行地點無導電或爆炸塵埃，無腐蝕金屬和破壞絕緣的氣體或蒸汽；
交流輸入電壓波形為正弦波，電壓波動范圍不超過額定值的－65%，＋35%； 交流輸入頻率波動范圍不超過額定值的 50Hz±10％。
四 主要性能指標
4.1 系列型號的外形尺寸及重量
|
型號規格
|
外形尺寸
|
重 量
|
|
ATC24MD30Ⅲ、ATC24MB30Ⅲ、
ATC48MD20Ⅲ、ATC48MD30Ⅲ、ATC48MB20Ⅲ
|
90×229×354
|
5.3 Kg
|
4.2 輸入特性
|
序號
|
項目
|
指標
|
||||
|
24MD30
|
48MD20
48MD30
|
24MB30
|
48MB20
|
|||
|
1
|
直流輸入電壓 |
DC220V
|
DC110V
|
|||
|
2
|
輸入電壓范圍 |
DC187V～264V
|
DC93V～132V
|
|||
|
3
|
直流輸入電流 |
6A
|
7A
|
10A
|
8A
|
14A
|
|
4
|
綜合效率 |
87%
|
90%
|
87%
|
90%
|
|
4.3 輸出特性
|
序
號
|
項目
|
指標
|
備 注
|
|
|
24MD30、24MB30
|
48MD20、48MD30、48MB20
|
|||
|
1
|
標稱輸出電壓
|
24V
|
48V
|
|
|
2
|
輸出電壓可調范圍 |
19～29V
|
38～58V
|
|
|
3
|
標稱輸出電流 |
30A、30A
|
20A、30A、20A
|
|
|
4
|
輸出限流 |
10～100%額定電流
|
|
|
|
5
|
穩壓精度 |
±0.5%
|
|
|
|
6
|
紋波系數 |
≤200mV（峰峰值）
|
|
|
|
7
|
并機均流不平衡度
|
±3.0%
|
|
|
4.4 保護與報警
|
序號
|
項目
|
指標
|
備 注
|
|||
|
24MD30
|
48MD20
48MD30
|
24MB30
|
48MB20
|
|||
|
1
|
直流輸入過壓保護 |
270±3V
|
135±3V
|
關機報警，
自動恢復
|
||
|
2
|
直流輸入欠壓報警
|
180±3V
|
90±3V
|
|||
|
3
|
直流輸出過壓保護 |
29 V
|
58 V
|
29 V
|
58 V
|
可設置
|
|
4
|
直流輸出欠壓報警
|
21 V
|
42 V
|
21 V
|
42 V
|
可設置
|
|
5
|
直流輸出限壓值 |
28 V
|
57 V
|
28 V
|
57 V
|
可設置
|
|
6
|
直流輸出限流值 |
30 A
|
20 A、30 A
|
30 A
|
20 A
|
可設置
|
|
7
|
輸出短路保護 |
輸出限流直至關機
|
自動恢復
|
|||
|
8
|
過熱保護 |
85±5℃關機報警
|
自動恢復
|
|||
4.5 監控特性
|
序號
|
項目
|
指標
|
備注
|
|
1
|
遙信
|
交流輸入電源故障、輸出故障、
開/關機狀態
|
|
|
2
|
遙測
|
測量充電模塊的輸出電壓、電流
|
|
|
3
|
遙控
|
充電模塊的開/關機
|
當模塊與監控器不通訊時，具備手動控制開/關機
|
|
4
|
遙調
|
調節充電模塊的輸出電壓、電流
|
當模塊與監控器不通訊時，具備
手動調節輸出電壓和限流功能
|
|
5
|
顯示
|
設有工作狀態指示燈及數碼顯示
窗，顯示輸出電壓、電流等
|
|
4.6 其它特性
|
序號
|
項目
|
指標
|
備注
|
|
1
|
可靠性指標
|
MTBF≥100000 小時
|
|
|
2
|
噪音
|
≤55dB（1m）
|
|
|
3
|
絕緣電阻
|
≥10MΩ
|
|
|
4
|
絕緣強度
|
AC 2kV，50Hz，1min
AC500V，50Hz，1min
|
輸入對地、輸入對輸出
輸出對地
|
|
5
|
冷卻方式
|
強迫風冷
|
風機溫控調速
|
